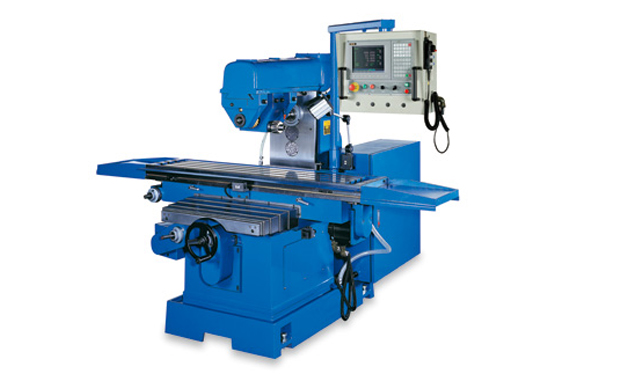

•適合橫式剖溝，搭配3軸CNC控制，可另外增加立式副銑頭、90度頭。
•所有鑄件採用米漢納鑄鐵經退火應力消除；滑道 X.Y.Z.軸硬軌熱處理研磨；X.Y軸滑道全面貼覆耐磨片，滑行輕巧耐磨耗。
•X.Y.Z軸採用C5級，預壓式螺帽精密滾珠螺桿，押送平順背隙小定位佳，X.Y.Z軸各滑道及螺桿採定時自動給油，確保各部精確。
•工作台採硬軌鳩尾式，雙邊斜銷，鞍座寬度1250mm 與工作台接觸面增加。
•基座為落地式，相較於膝式加工穩定性高，且機身面加寬，增強剛性及韌度。
•X.Y.Z.軸採伺服自動進給。
|
規格 |

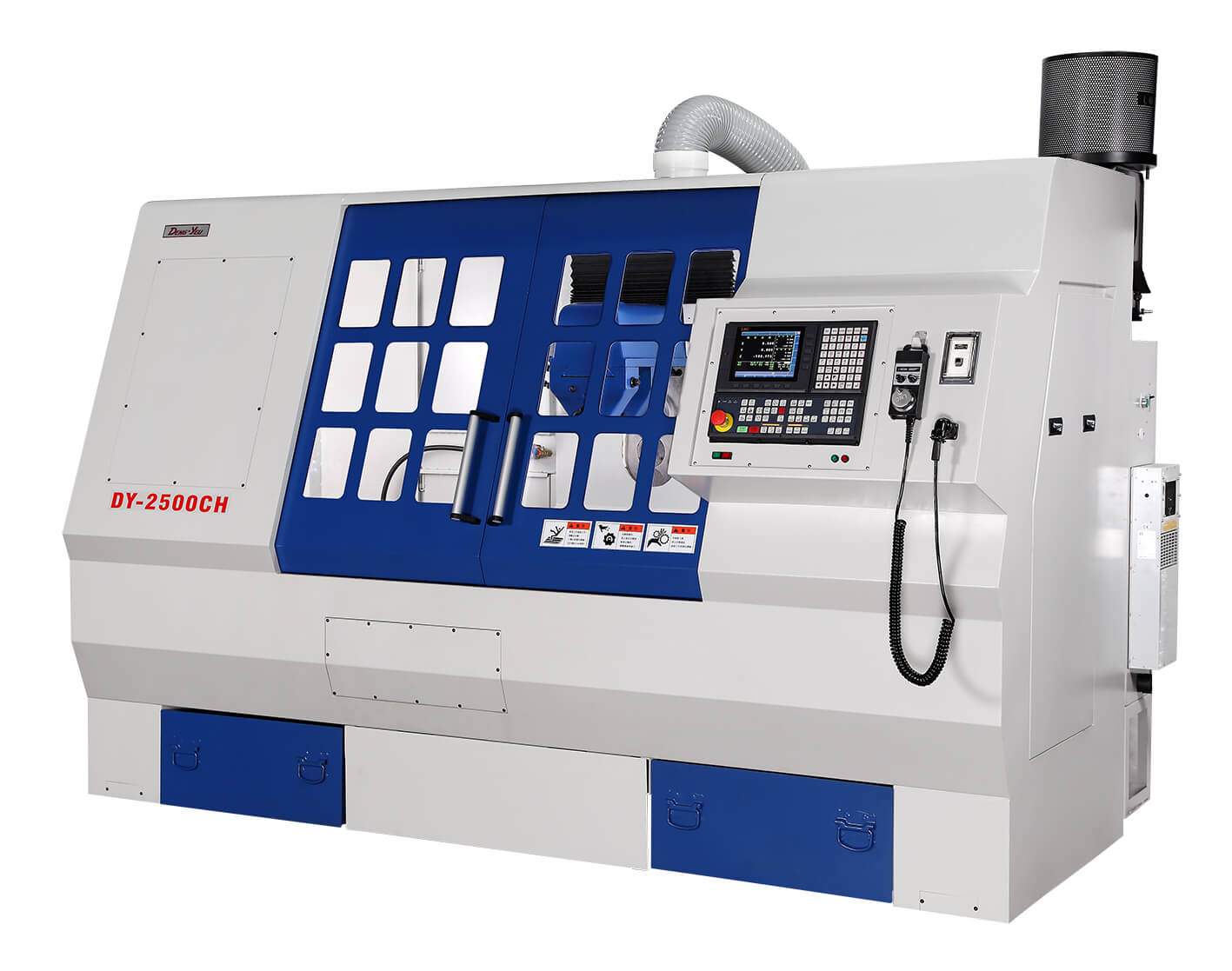

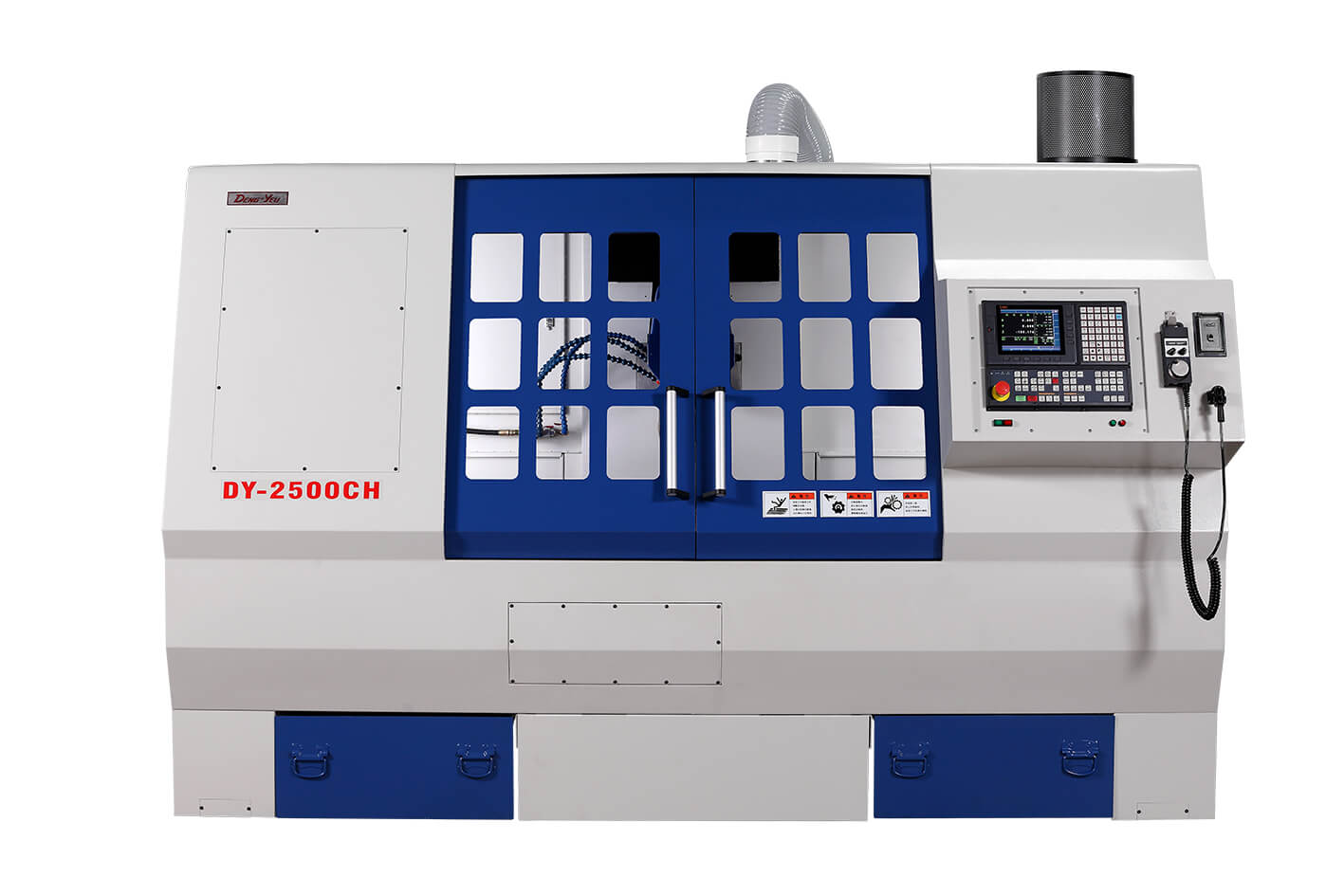

2500CH |
|
工作台TABLE |
|
|
工作台面積 |
1500x352mm |
|
左右行程 |
1050mm |
|
前後行程 |
350mm |
|
上下行程 |
390mm |
|
T型槽尺寸 |
18mx3x70mm |
|
前後左右進給速率 |
0-1500mm/min |
|
前後左右快移速率 |
4000mm/min |
|
上下快移速率 |
1200mm/min |
|
橫主軸 HORIZONTAL SPINDLE |
|
|
主軸轉速6段 |
60Hz: 86-915 R.P.M 50Hz: 72-763 R.P.M |
|
主軸端孔斜度 |
NST40 |
|
軸心至工作台之距離 |
160-500mm |
|
軸心至伸臂端之距離 |
124mm |
|
電動機MOTORS |
|
|
橫主軸 |
7.5HP4P |
|
工作台前後左右 |
AC 伺服馬達(AC Server Motor) |
|
立柱上下 |
AC 伺服馬達(AC Server Motor) |
|
冷卻泵浦 |
1/8HP |
|
淨重 |
2200-2500Kg |
|
包裝尺寸 |
1690x2030x2150mm |
|
※ 機械規格及設計如有變更,恕不另行通知。 |
|
|
|
|
|
標準附件：
選購配件： 1. 三軸光學尺 2. 虎鉗 3. 夾頭組 4. 萬能夾具 5. 平行墊塊 6. 氣動(電動)鎖刀機 7. 全罩式鈑金 |
|
