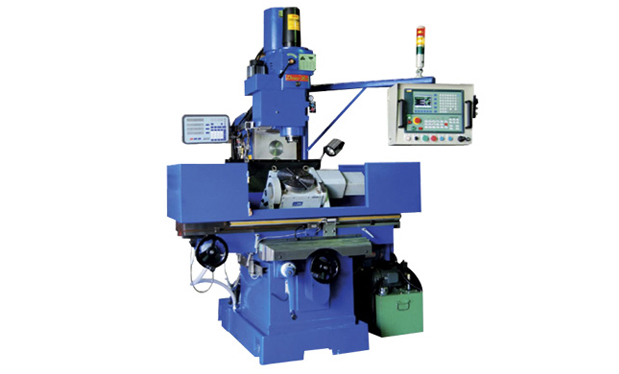

•立銑頭採用強力結構砲塔頭，主軸內部研磨齒輪為強制給油，變頻無段變速，軸心可用自動搪孔縮短工作時間加強企業競爭力，適合鑽孔和雕刻。
•所有鑄件採用米漢納鑄鐵經退火應力消除；滑道 X.Y.Z.軸硬軌熱處理研磨；X.Y軸滑道全面貼覆耐磨片，滑行輕巧耐磨耗。
•X.Y.Z1軸採用C5級，預壓式螺帽精密滾珠螺桿，押送平順背隙小定位佳，X.Y.Z軸各滑道及螺桿採定時自動給油，確保各部精確。
•工作台採硬軌鳩尾式，雙邊斜銷，鞍座寬度1250mm 與工作台接觸面增加。
•基座為落地式，相較於膝式加工穩定性高，且機身面加寬，增強剛性及韌度。
•X.Y.Z2軸採伺服自動進給，Z1軸為減速馬達快速升降。
|
規格 |
2500CV |
|
工作台TABLE |
|
|
工作台面積 |
1500x352mm |
|
左右行程 |
1050mm |
|
前後行程 |
350mm |
|
上下行程 |
390mm |
|
T型槽尺寸 |
18mx3x70mm |
|
前後左右進給速率 |
0-1500mm/min |
|
前後左右快移速率 |
4000mm/min |
|
上下快移速率 |
1200mm/min |
|
立主軸VERTICAL SPINDLE |
|
|
主軸轉速 |
60Hz:
50Hz:
|
|
主軸通心軸上下行程 |
140mm |
|
主軸端孔斜度 |
NST40 |
|
立銑頭之旋轉角度左右各 |
90° |
|
主軸端至工作台之距離 |
高Max 550，低Min 160 |
|
伸臂旋轉角度 |
|
|
伸臂前後移動距離 |
450mm |
|
主軸進給3段 |
無段(Variable speed) |
|
軸心至機柱摺動之距離 |
110mm-700mm |
|
電動機MOTORS |
|
|
立主軸 |
5HP2/4P (5HP 變頻馬達 Frequency Motor) |
|
工作台前後左右 |
AC 伺服馬達(AC Server Motor) |
|
立柱上下 |
AC 伺服馬達(AC Server Motor) |
|
冷卻泵浦 |
1/8HP |
|
淨重 |
2200-2500Kg |
|
包裝尺寸 |
1660x1790x2060mm |
|
※ 機械規格及設計如有變更,恕不另行通知。 |
|
|
|
|
|
標準附件：
選購配件： 1. 三軸光學尺 2. 虎鉗 3. 夾頭組 4. 萬能夾具 5. 平行墊塊 6. 氣動(電動)鎖刀機 |
|
